一、 系統概述

1、意義：在城市供水調度監控系統中，由于各管網監控點分布范圍廣、數量多、距離遠，個別點還地處偏僻，因此架設光纜、鋪設電纜難度大、費用高，向電信部門租用專用電話線又要申請很多電話線，而且有些監控點線路難以到達，況且采用電話線路時需要等待漫長的電話撥號過程，速度慢，運營成本較高，總之監控系統采用有線通信方式建設周期長、工作難度大、運行費用高，不便于大規模使用；與之相比，無線（GPRS）通信方式則顯得非常靈活，它具有投資較少、建設周期短、擴容方便、運行維護簡單、性價比高等優點。城市供水監控系統適合于分散的、遠距離的無人職守的城市壓力檢測的管理。

2、系統組成：各水源監測點的數據采集終端自動采集管道壓力實時數據傳輸?shù)阶詠?lái)水公司的監控中心，監控中心通過對回傳的數據進行分析，能在最短的時間內發現問題和解決問題，恢復供水，提高了整體的服務水平，從而實現了城市供水的信息化、現代化的管理。整個系統由壓力變送器，GPRS終端、移動GPRS基站、網關、IP、internet、路由器、服務器、接收軟件和管理軟件組成。

3、系統特點：壓力信號通過智能監終端和GPRS網絡以及Internet及軟件平臺給水資源管理部門提供及時準確的實時數據。智能監測終端的輸入信號可以是RS485/232、4~20mA、1~5V、0~10V、脈沖量，開關量，等多種標準信號；輸出：控制開關量。智能監測終端可以與任何原有的測量變送器配套，如果原來有測量?jī)x表，并有標準信號輸出，無需再配備儀表，節約投資。

二、系統組成

1、無線智能終端

無線監測終端是致力于工、農業無線數據傳領域的全新產品，基于GPRS數字移動通訊網絡，克服了傳統無線采集系統通訊距離短、性能不穩定的缺點，真正實現無縫覆蓋，并且沒有距離限制，實現全國漫游，且按流量計費，極大降低了服務成本。遠程抄表系統與管理者的其它管理系統完美結合，形成完整的信息管理系統。避免用戶的重復投資，降低成本。

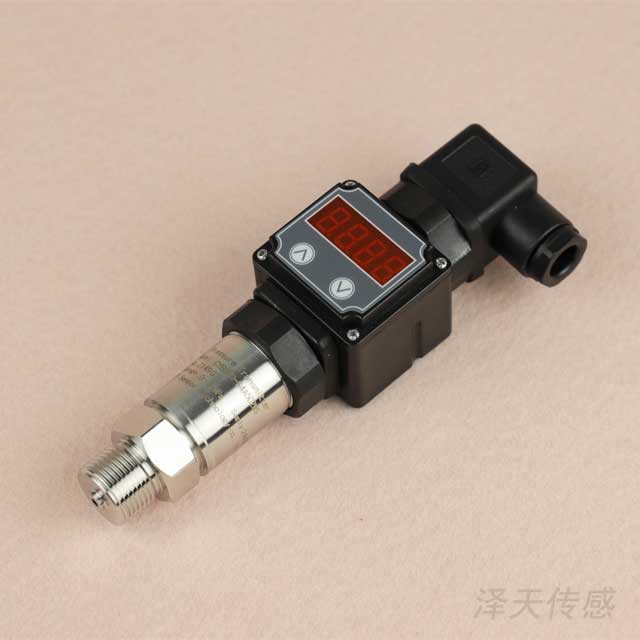

2、CYB23D壓力變送器

CYB23D壓力變送器采用全不銹鋼封焊結構，具有良好的防潮能力及優異的介質兼容性,LCD現場壓力顯示表,廣泛用于工業控制、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力的測量與控制。

量     程：0～1.6MPa；綜合精度： 0.25%FS；輸    出 ： 4～20mA；3位半顯示窗口，顯示單位“MPa”；工作溫度：-20～85℃；供電電壓： 24VDC(9～36VDC)；長期穩定性：0.2%FS/年；負載阻抗：電流型最大800Ω 電壓型50KΩ以上；絕緣電阻：大于2000MΩ  100VDC；振動影響：對于20HZ-1KHZ的機械振動，輸出變化小于0.1%FS；密封等級：IP65；螺紋連接：通用M20×1.5,其它螺紋可依客戶要求設計。

三、系統軟件

系統功能主要由資料錄入、數據采集、系統維護、數據查詢、 圖表分析、故障監控、異常分析、報表生成、 設備控制、電源監控幾個部分組成。系統軟件具有以下特點：

1、開放性： 主機的接口上有較強的靈活性和擴展性，應用系統可兼容其它的計費系統和MIS系統。同時，接口是開放式的，用戶可以根據自己的需要增、刪改和定制交易。

2、安全性：公用事業部門的大量數據涉及到廣大用戶的利益以及公用事業部門本身的經濟效益，本系統在數據管理和操作的安全性方面采取了一系列的措施，在體系結構上、數據庫技術上以及用戶有操作權限上作了充分的考慮。

3、可靠性：產品的可靠首先取決于軟件的設計與開發質量，此外，設備的配置，數據庫的選擇，備份、恢復等各項措施的完善都有效的保證了系統的可靠性。

4、擴展性：本系統設計注重規范，注重信息編碼標準化，此外，基于整體規范下的設計，使得系統本身的發展和提高，與生產技術系統的集成，支持營銷和管理方式的變化，支持多種收費方式甚至于電子商務手段使用都打下了基礎。
