本規程適用于新購買的、在線使用的、修理后的熱電偶溫度變送器、熱電阻溫度變送器的校準。

1．外觀

儀表外觀整潔完好，銘牌上的產品名稱、型號規格、量程、分度號、生產日期、生產廠家、產品編號等內容應清晰完整，可調部件靈活有效。

2．溫度變送器的基本誤差和回程誤差應滿足表1的要求

表1

3．校準時所需的標準儀器及設備見表2所示：

表2

4．熱電偶溫度變送器的校準：

4．1校前的準備

4.1.1儀表外觀應符合第1條要求；

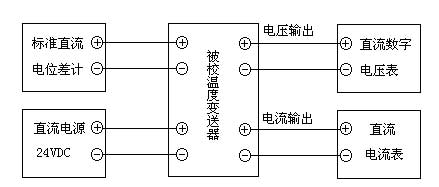

4.1.2按圖1正確接線（圖1為同時具有電壓和電流輸出的溫度變送器的接線，校準時可根據儀表的實際輸出情況而定），儀表通電預熱5分鐘；

4.2 校準點的確定

校準點應包括上、下限在內不少于5點，校準點應均勻的選擇在溫度量程所對應的變送器輸出信號范圍上。

4.3基本誤差的校準

圖1

熱電偶溫度變送器具有冷端溫度自動補償功能，在對各校準點校準時，輸入信號值應減去該分度號熱電偶與室溫對應的毫伏值。首先根據儀表測量范圍，分別輸入對應于測量下限和上限的毫伏值，檢查儀表的零點和滿量程輸出是否符合要求，否則應對儀表的零點和滿度反復進行調整，然后從測量范圍的下限開始，平穩增加輸入信號（上行程），依次輸入各校準點（I實或V實）所對應的毫伏值，讀取溫度變送器各校準點的輸出電流值I測或電壓值V測，再從測量范圍上限減小輸入信號（下行程），依次輸入各校準點（I實或V實）所對應的毫伏值，讀取溫度變送器各校準點的輸出電流值I測或電壓值V測，

5．熱電阻溫度變送器的校準：

5.1校前的準備

5.1.1儀表外觀應符合第1條要求；

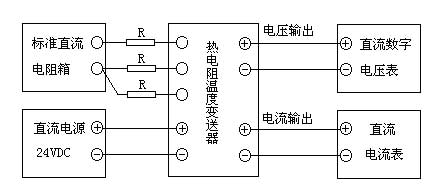

5.1.2按圖2正確接線（圖2為同時具有電壓和電流輸出的溫度變送器的接線，校準時可根據儀表的實際輸出情況而定），儀表通電預熱5分鐘；

圖2

5.2 校準點的確定

校準點應包括上、下限在內不少于5點，校準點應均勻的選擇在溫度量程所對應的變送器輸出信號范圍上。

5.3基本誤差的校準

首先根據儀表測測量范圍，分別輸入對應于測量下限和上限的電阻值，檢查儀表的零點和滿量程輸出是否符合要求，否則應對儀表的零點和滿度反復進行調整，然后從測量范圍的下限開始，平穩增加輸入信號（上行程），依次輸入各校準點（I實或V實）所對應的電阻值，讀取溫度變送器各校準點的輸出電流值I測或電壓值V測，再從測量范圍上限減小輸入信號（下行程），依次輸入各校準點（I實或V實）所對應的電阻值，讀取溫度變送器各校準點的輸出電流值I測或電壓值V測。

6．基本誤差的計算

基本誤差的計算按公式（1）或（2）

Δ=             （1）

或 Δ=         （2）

式中：I測 V測--------溫度變送器的電流或電壓輸出測量值；

I實 V實---------溫度變送器的校準點的電流或電壓值；

I V  ---------溫度變送器輸出上限和下限之差；

7．校準結果的處理

經校準符合本規程要求的儀表，由校準人員填寫正式校準記錄，并在變送器或儀表適當位置粘貼合格證。
